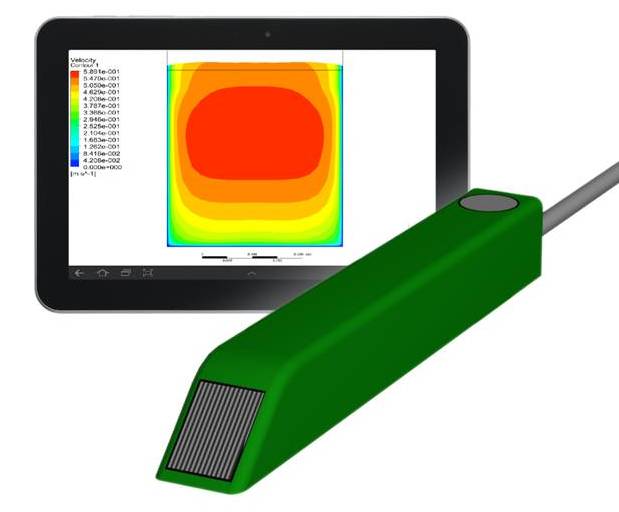

oc2020 Prototyp mit Tablet zur 2D-Profilvisualisierung.

Der oc2020 basiert auf einem linearen Gruppenstrahler und ist für Zweiphasenfluide ausgelegt. Mithilfe seines vertikal ausgerichteten Füllstandssensor eignet sich dieser Durchflusssensor optimal für offene/freie Gewässer bzw. teilgefüllte Kanäle jeglicher Form. Die Auswertung beruht dabei auf dem etablierten und weit verbreiteten Reflexionsverfahren. Schlupffrei in der Strömung mitgeführte -oft unsichtbare- Teilchen (Ø ≈ 0,75mm) werden hierbei zur Bestimmung der Fließgeschwindigkeit herangezogen. Weitere Verbesserung dieses Reflexionsverfahrens mittels moderner Algorithmik, führten gegenüber bisherigen Ultraschall-Einfachstrahlern zu zahlreichen Erweiterungen des Leistungsspektrums.

Folgende Fortschritte gegenüber klassischen Ultraschall-Einfachstrahlern konnten erzielt werden:

  • 1 Sensor deckt 7 Messrichtungen (Messpfade) ab.

  • Messen von 2D-Geschwindigkeitsprofilen entlang des Kanalquerschnitts.

  • Steigerung der Messgenauigkeit -auch bei hohen Turbulenzen-.

  • Bestimmung der Teilchenanzahl im Fluid.

  • Bestimmung eines relativen Turbulenzgrades des Fluids.

  • Reduktion der Messstellen unter Beibehaltung der Messgenauigkeit.

  • Reduktion des Installationsaufwandes.

  • Datenfusion findet kompakt vor Ort in einem Sensor statt.

  • Visualisierung des 2D-Geschwindigkeitsprofils auf externem -frei wählbaren- Display/Rechner.

  • Zentrale und einmalige Konfigurierung des Sensors.

  • Zusätzlich integrierte Füllstandsmessung.

  • Ist der Sensor an der Wasseroberfläche montiert und liegt das zu messende Fluid in einem Kiesbett, ist auch die Bestimmung des Kanalquerschnittes über die Sensorik möglich.
